產品名稱:
便攜式相貫線切割機型號:
YC-XG1530
產品摘要:
【華宇誠數控管子相貫線切割機】便攜式相貫線切割機、便攜式數控相貫線切割機廠家、便攜式數控管道相貫線切割機價格、數控管材相貫線切割機多少錢；找便攜式等離子相貫線切割機價格報價聯系：18986290037
- 產品描述
闡述便攜式相貫線切割機切割種類及行業應用：
隨著現代機械加工業地發展，對切割的質量、精度要求的不斷提高，對提高生產效率、降低生產成本、具有高智能化的自動切割功能的要求也在提升。數控切割機的發展必須要適應現代機械加工業發展的要求。
專用相貫線切割機的發展。相貫線切割機適用于各種管材上切割圓柱正交、斜交、偏心交等相慣線孔、方孔、橢圓孔，并能在管子端部切割與之相交的相慣線。這種類型的設備廣泛應用于金屬結構件生產，電力設備、鍋爐業、石油、化工等工業部門。便攜式相貫線切割機是一種對鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭（蝦米節）進行自動計算和切割的設備。該設備廣泛運用于建筑、鋼結構、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工。此類加工以往大多采用人工制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復的操作工藝。數控相貫線切割機能十分方便的切割加工此類工件，無需操作者計算、編程，只需輸入管道相貫系統的管子直徑、相交角度等參數，能夠進行主管與若干支管的多種相交形式的相貫線計算，并完成多軸聯動控制以實現各種復雜的相貫線切割。

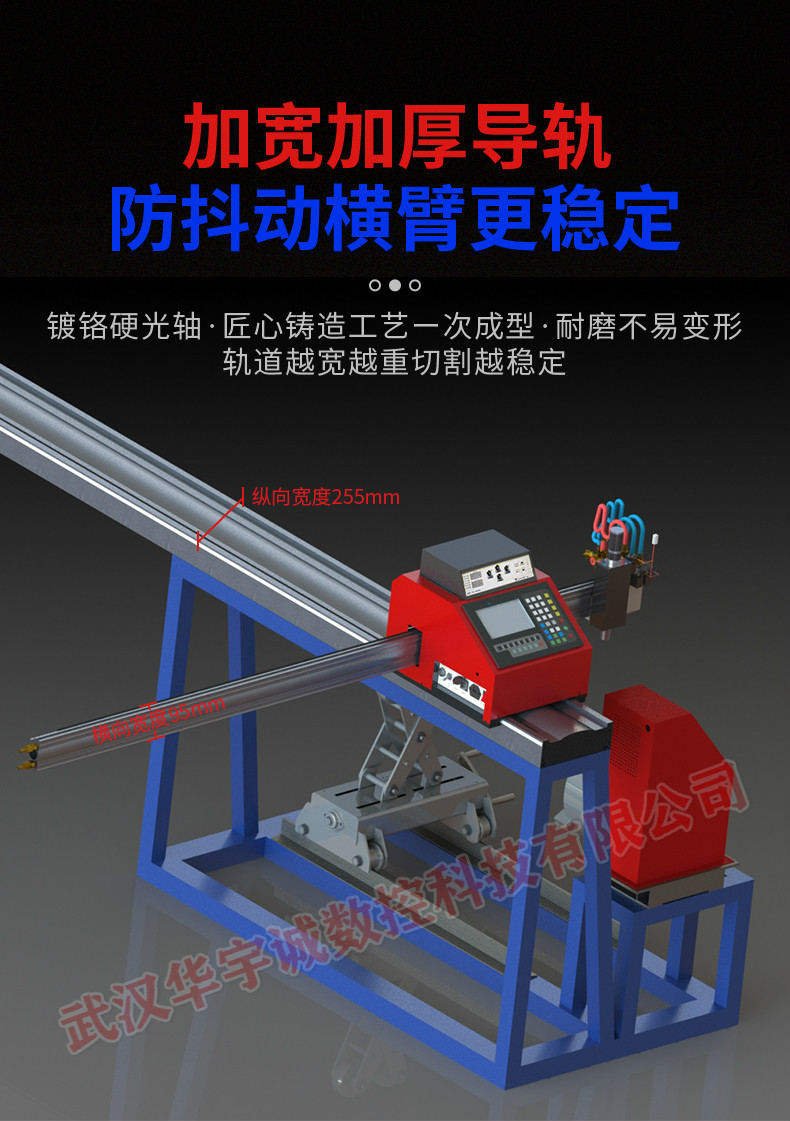

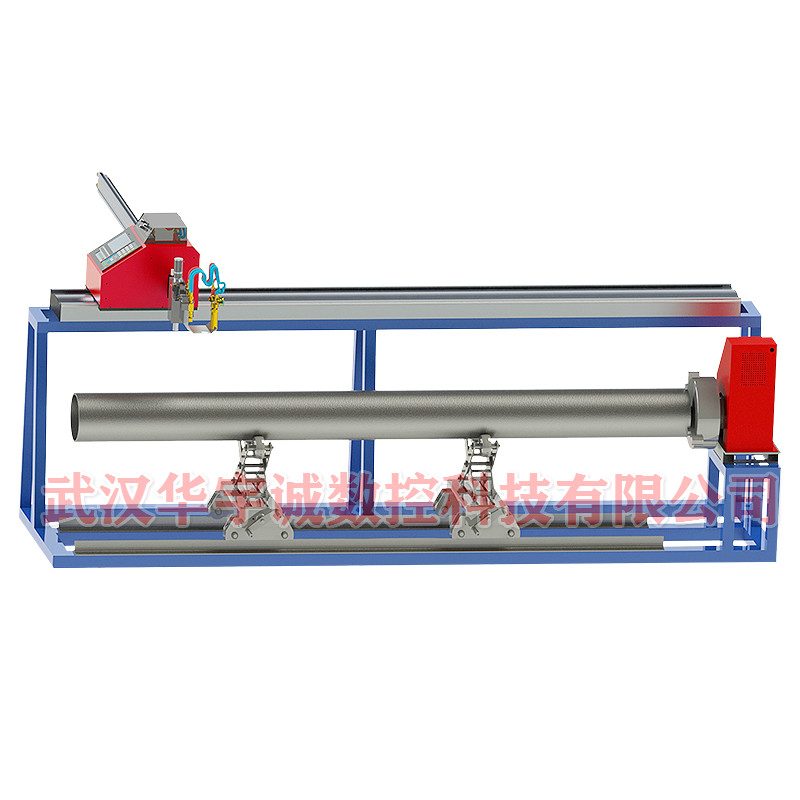

1）基本配制設備及切割效果展示：
2）設備規格表：
編號
項 目
參 數
1
切割管徑范圍
（50mm～600mm)
2
火焰切割管壁厚度
5mm～50mm
3
等離子切割厚度
根據等離子電源大小而定
4
有效切割工件長度
10000mm
5
切割速度
火焰速度為700mm/min以內、等離子切割速度視等離子電源大小而定
6
管子承載重量
500KG以內
7
移動速度
10～3000 mm/min
3）聯動軸數：
運動軸
運動軸
切割機聯動軸
X軸：
X軸（橫向軸）
管件旋轉軸
Y軸：
Y軸（縱向軸）
割炬沿管件軸向水平移動軸
Z軸：
Z軸（割槍升降軸）
割炬升降軸
4）傳動形式及切割方式：
1
鋼管傳動方式
電動驅動卡盤旋轉來配合縱向設備運行
2
切割方式
等離子切割、火焰切割（視客戶要求而定）
3
升降方式
等離子（自動弧壓調高）火焰（電動調高）
4
切割功能選擇
1、相貫線切割2、管板一體切割
5）工作環境要求:
火焰切割
等離子切割
主機電壓
AC220±10v 50Hz
主機電壓
AC220±10 50Hz
輸入功率
3.0KW
輸入功率
3.0KW
加工氣源
氧氣+燃氣（乙炔、丙烷）
加工氣源
空氣
氧氣壓力
0.6-1.0MPa
空氣壓縮機
1臺（自備）10MPa
燃氣壓力
0.04-0.1MPa
油水分流器
1臺（自備）
氧氣純度
99.6%以上
等離子電源電壓
AC380V±10v 50Hz
環境溫度
-15℃～50℃
6）設備精度：
能滿足國家相貫線切割鋼管標準，能達到工件長度尺寸定位精度為0.2mm/2000mm；
母線定位精度為≤±0.5mm;各類相貫線相配管接頭裝配間隙誤差≤±0.5 mm。
1
傳動方式
精密齒輪箱跟齒輪傳動
2
驅動電機
Panasonic A6驅動器/電機
3
管徑轉速
0.1-25r/min
4
復位精度
±0.2mm
5
切槍升降行程
105mm
6
卡盤規格
250mm
7)主要配件明細：
序號
部件名稱
裝箱數量
1
數控系統
1套
2
支架卡盤
1套
3
機頭組件
1套
4
機頭上支架
1套
5
機頭下支架
1套
6
導軌
3m(雙邊）可加長
7
等離子電源
根據客戶選配電源而定
二、主要技術參數表：
2
規格型號
YC-XG1530
3
輸入電源
220±10%V AC 50HZ/60HZ 220W
4
切割方式
等離子、火焰兩用
5
有效切割范圍
1500mm*3000mm
6
卡盤規格
250mm
7
切割速度
0-3500mm/min
8
等離子切割厚度
視等離子電源而定
9
火焰切割厚度
5mm-30mm/min
10
運行精度
±0.2mm
11
火焰使用氣體形式
氧氣+乙炔/氧氣+丙烷
12
燃氣壓力
≤0.08MP
13
氧氣壓力
≤1.0MP
14
等離子電源
選配

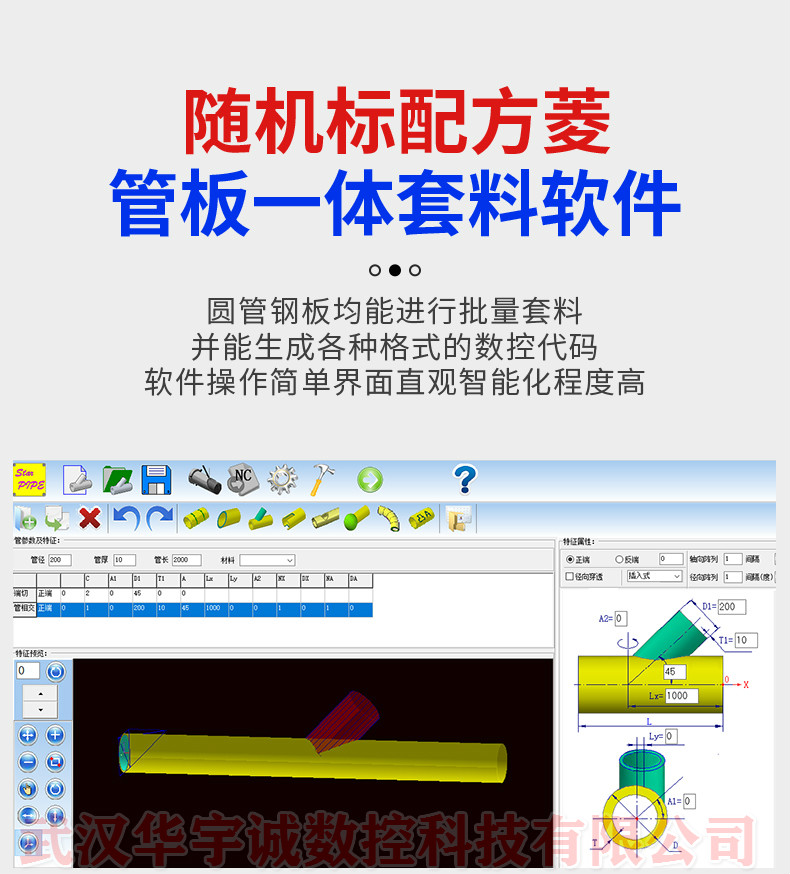

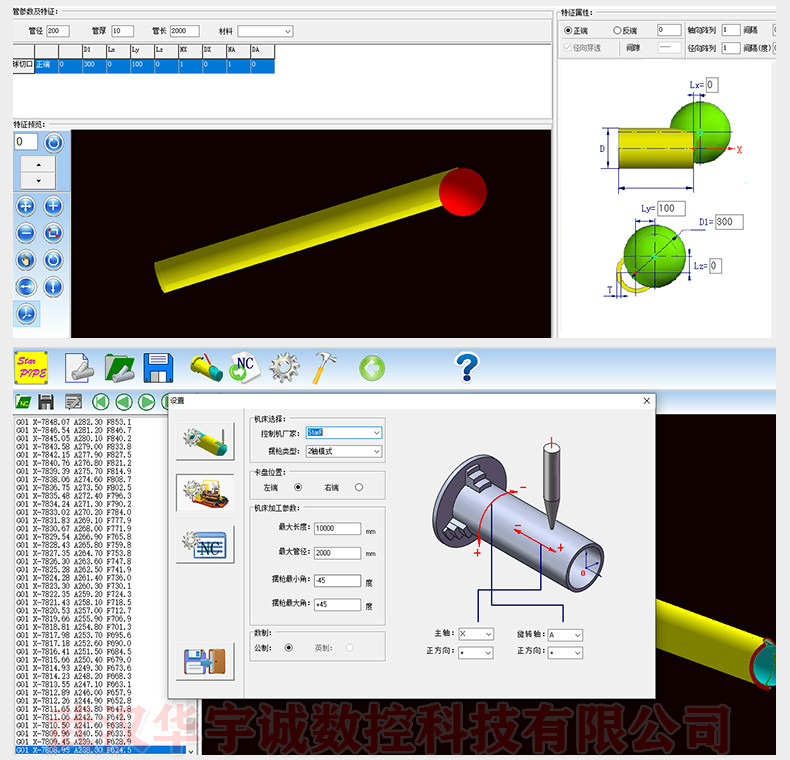

三、數控系統：
l 用戶編程形象簡單。只需填入相應的參數，可在一個管子上連續自動生成多點母管和支管的切割（和焊接）程序。
l 豐富的圖庫，包括任意對接的三通管（母管和支管），管截斷，任意多邊形，支持循環加工。
l 通過示教編程，可靈活生成自己的加工軌跡。
l 通過3軸聯動控制，確保加工（切割）出來管子變角度坡口，可達到兩管配合后焊道等寬的效果。
l 圖形拼接功能，可以一次輸入?yún)?shù)，直接生成全部加工代碼；
l 具有割縫補償，原軌跡回退功能；
l 斷點恢復，自動斷電恢復功能，斷點自動記憶;
l 任意選段和選穿孔點加工功能;
l 回退，選段，斷點恢復中, 可任選穿孔位置等功能，極大方便用戶的操控;
l 參數示意圖形象生動;
l 采用了特殊的小線段處理功能，行走流暢；
l 可以實現非相貫切割，在管子上切割出任意的其他圖案；
l 非相貫切割時的割縫補償功能； （注：以實際系統為準）
l 中英文操作界面轉換，動態圖形顯示，1～8倍的圖形放大，動點自動跟蹤，采用U盤讀取程序和及時軟件升級。

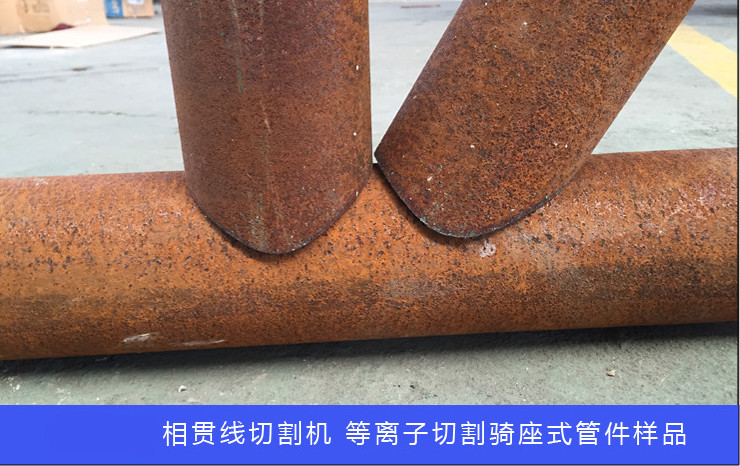

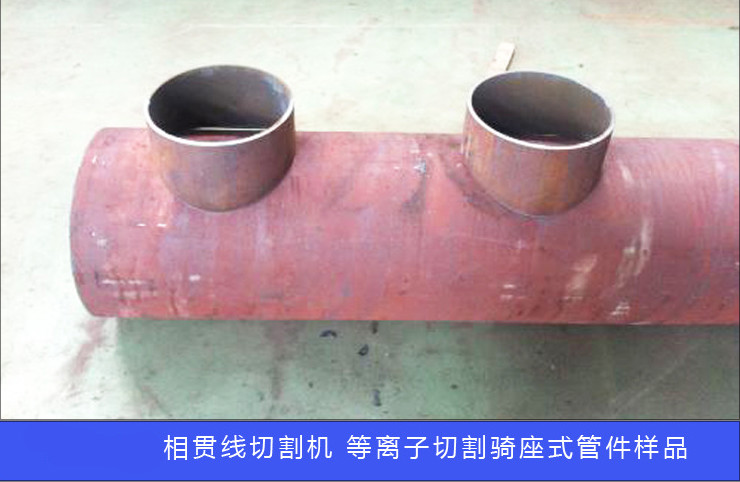

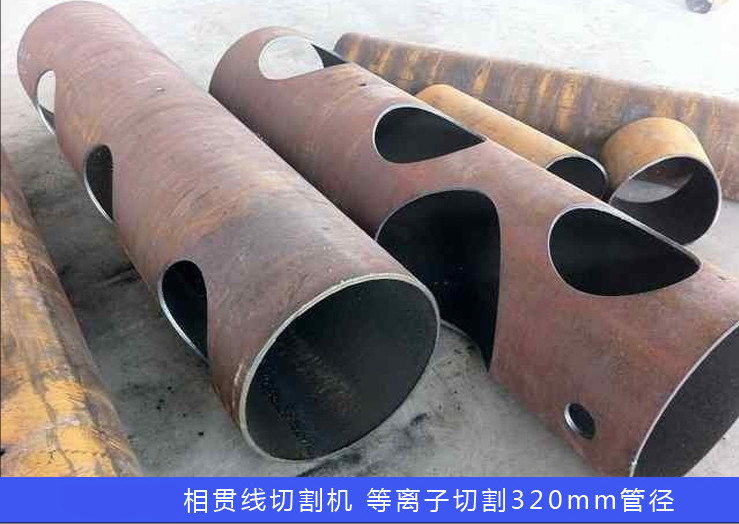

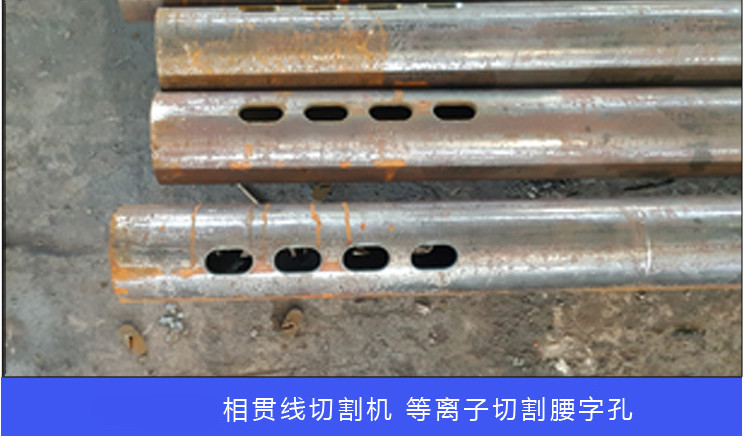

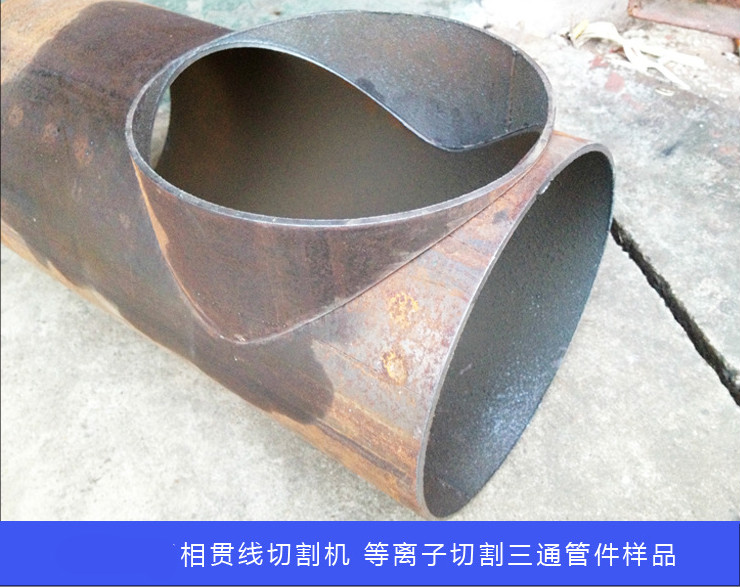

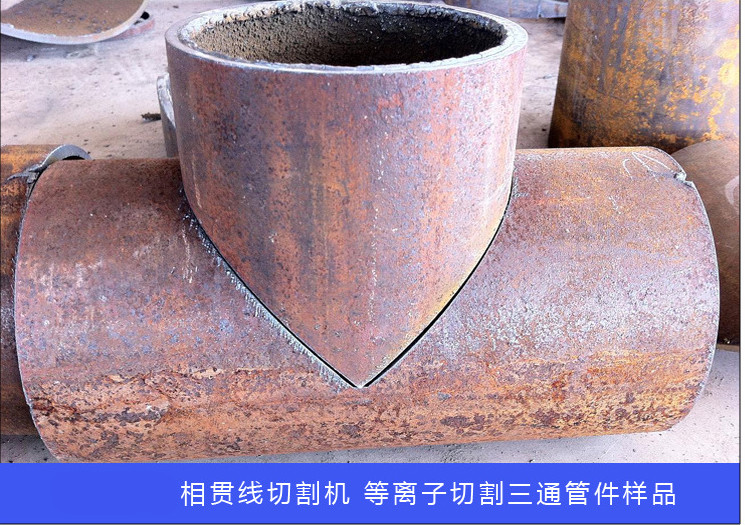

便攜式相貫線切割機切割效果：
四、售后服務：
1、 設備質保期經驗收后雙方簽字起計算，乙方對售出設備實行一年保修，終生維修。
2、 在設備安裝調試一年保修期內，乙方對設備出現的各類非人為造成的故障及時免費提供維修服務，對非人為造成的各類零件損壞及時免費更換。設備保修期外發生的故障實行優惠收費修理。
3、甲方有特殊相貫線要求時，乙方可提供服務（可進行有償設備的改造）。
4、培訓：理論與實踐操作，通過培訓達到能熟練操作及維護保養設備，對一般設備故障能夠分析判斷。
五、雙方配合條款
1、由我方派出技術人員至用戶現場負責安裝、調試，并會同用戶代表一起進行現場驗收，對相關人員進行培訓
2、用戶需承擔的工作。
● 用戶負責提供安裝場地，配合接收貨物，負責將符合要求的氣源、電源、鋪設至現場。
● 在安裝調試過程中，用戶將給予積極的配合，提供必要的設備和人員的支持 。
3、質量保證及售后服務承諾 。(僅限國內) ● 質保期為從合同設備到需方工廠安裝調試及驗收合格之日起計算的12個月。
● 在質保期內,如產品質量出現問題,均由供方負責解決,所有費用均由供方承擔。（除需方人為使用不當或不可抗力因素造成的質量問題外）
● 在接到需方報修通知后,供方應在2小時內給予電話或傳真答復。如需現場處理的故障，供方人員在48小時內派出工作人員到需方設備現場。
● 本設備提供終身維護服務，供方在保修期外向需方優先、優惠供應零配件及服務。
4、調試培訓人員承諾。
● 我司人員在外出期間不以任何名義收取或借取費用及索要財物。
